TECNOLOGÍA 4.0 // SUITE DE INGENIERÍA DE PRECISIÓN

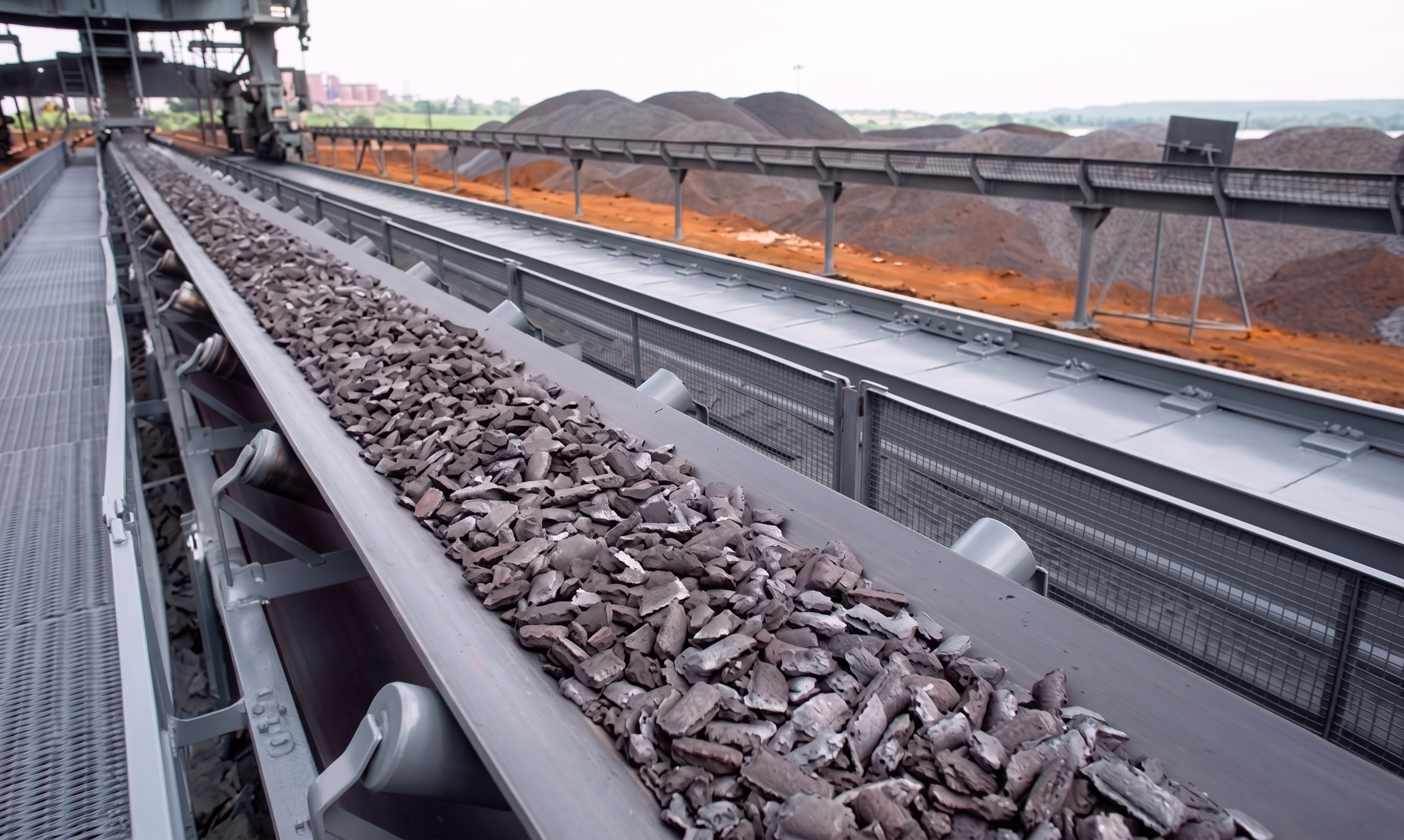

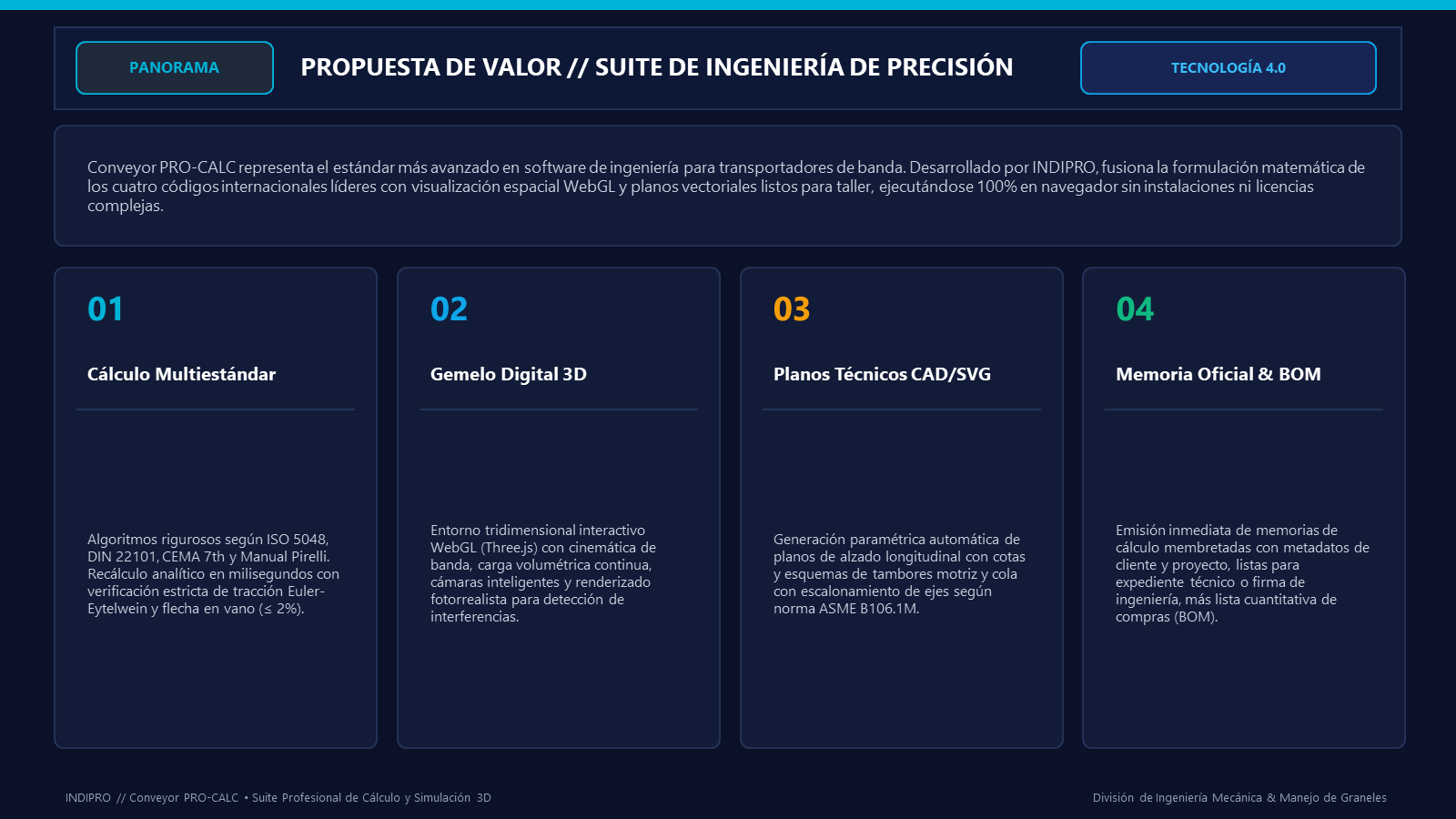

Propuesta de Valor & Pilares Tecnológicos

Conveyor PRO-CALC fusiona la formulación matemática de los cuatro códigos internacionales líderes con visualización espacial WebGL y planos vectoriales listos para taller, ejecutándose 100% en navegador sin instalaciones ni licencias complejas.

01

Cálculo Multiestándar

Algoritmos analíticos rigurosos según ISO 5048, DIN 22101, CEMA 7th Edition y Manual Pirelli. Recálculo en milisegundos con verificación estricta de tracción Euler-Eytelwein y límite de flecha en vano (Sag ≤ 2%).

Precisión Instantánea

02

Gemelo Digital 3D

Entorno espacial interactivo WebGL (Three.js) con cinemática sincronizada de banda, transporte volumétrico continuo de mineral, 5 cámaras preconfiguradas y detección de interferencias en tiempo real a 60 FPS.

WebGL Sin Plugins

03

Planos CAD / SVG Acotados

Generación paramétrica automática de planos de alzado longitudinal con cotas y esquemas de tambores motriz y de cola con escalonamiento de ejes según norma ASME B106.1M listos para taller.

Exportación Vectorial

04

Memoria Oficial & BOM

Emisión inmediata de memorias de cálculo membretadas con metadatos de proyecto y cliente, listas para expediente técnico o firma pericial, más lista cuantitativa de compras (BOM) exportable a CSV/Excel.

Procura y Auditoría

Ingeniería Integrada 100% Web

Arquitectura Digital de Nueva Generación

A diferencia de los programas tradicionales de escritorio que exigen licencias rígidas por nodo y complejas instalaciones, Conveyor PRO-CALC se ejecuta en la nube sobre cualquier navegador moderno con la misma velocidad de cómputo y mayor riqueza gráfica.

Acceso multiplataforma (Windows, macOS, Linux)
Actualizaciones normativas automáticas
Cero requerimientos de instalación local

INGENIERÍA MECÁNICA INTEGRAL // 16 MÓDULOS ESPECIALIZADOS

Desglose Técnico de los 16 Módulos

Cada módulo de Conveyor PRO-CALC ha sido desarrollado con formulaciones analíticas rigurosas, verificaciones normativas cruzadas y salidas técnicas comprensibles para ingenieros proyectistas y comités de planta.

MÓDULO 01 / 16 NORMAS: ISO 5048 • DIN 22102 • PIRELLI

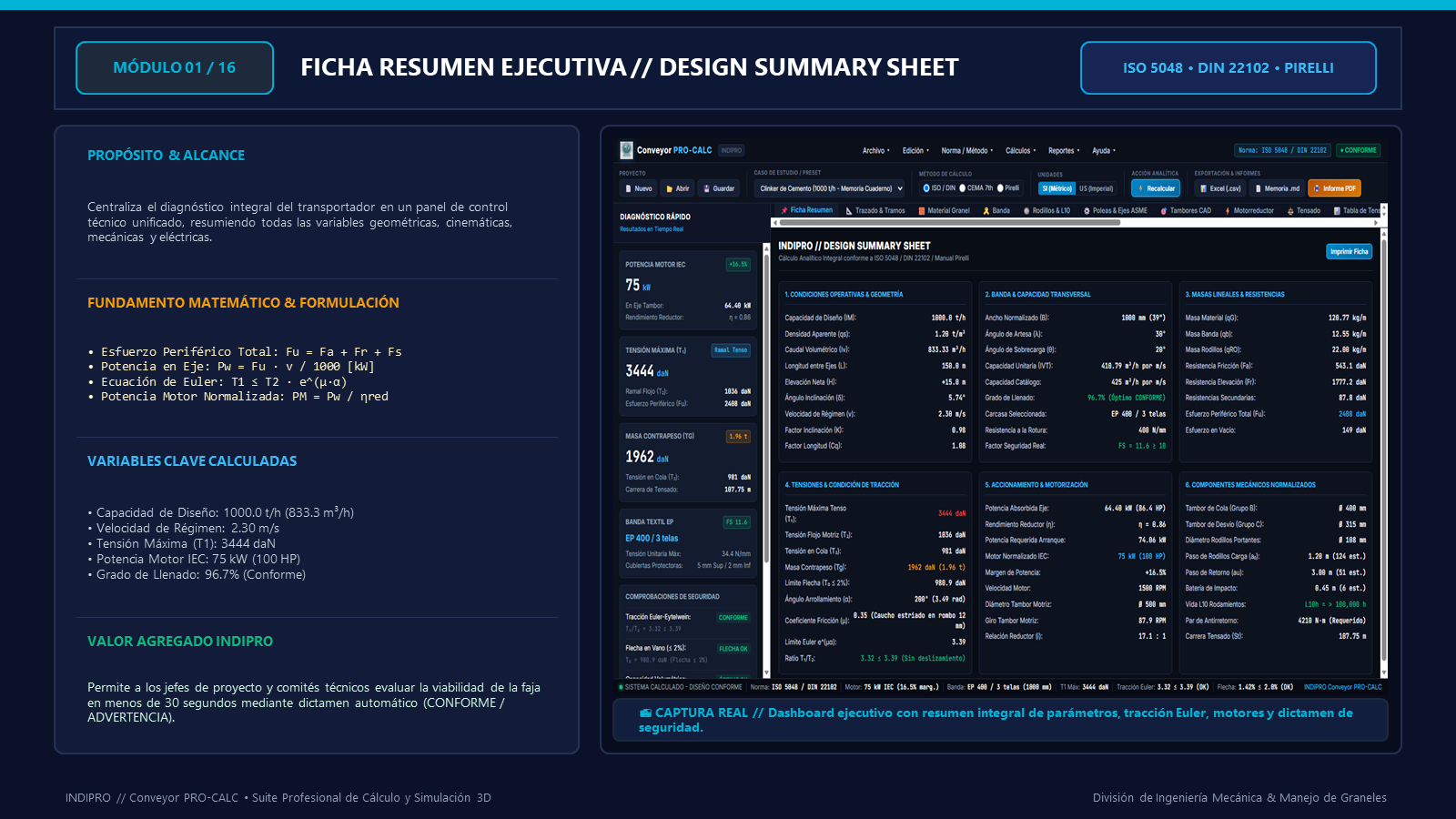

Ficha Resumen Ejecutiva (Design Summary Sheet)

Propósito & Alcance: Centraliza el diagnóstico integral del transportador en un panel de control técnico unificado, resumiendo todas las variables geométricas, cinemáticas, mecánicas y eléctricas con dictamen instantáneo de conformidad.

Fundamento Matemático & Fórmulas:

Fu = Fa + Fr + Fs Pw = (Fu · v) / 1000 [kW] T1 ≤ T2 · e^(μ·α) PM = Pw / ηred

CAPACIDAD: 1000.0 t/h (833.3 m³/h)

VELOCIDAD: 2.30 m/s

TENSIÓN MÁX T1: 3444 daN

MOTOR IEC: 75 kW (100 HP)

GRADO LLENADO: 96.7% (Conforme)

DICTAMEN: CONFORME / SEGURO

Valor Agregado INDIPRO: Permite a los jefes de proyecto y comités técnicos evaluar la viabilidad de la faja en menos de 30 segundos mediante dictamen automático de seguridad.

Dashboard ejecutivo con resumen integral y balance de potencias

MÓDULO 02 / 16 ISO 5048 • DIN 22101

Trazado & Tramos (Perfil Topográfico)

Modela la trayectoria geométrica y perfil topográfico de la cinta transportadora entre los centros de tambores de cabeza y cola, calculando factores de corrección normativa.

Formulaciones Clave:

δ = arcsin(H / L) Cq = f(L, método) Fr = qG · g · H

Longitud entre Ejes (L): 150.0 m

Elevación Neta (H): +15.0 m

Ángulo Pendiente (δ): 5.74°

Factor Longitud Ficticia (Cq): 1.08

Valor Agregado: Modela con precisión fajas horizontales, inclinadas o descendentes regenerativas.

MÓDULO 03 / 16 CEMA 7th • DIN 22101

Material Granel (Reología & Caudal)

Caracterización reológica del sólido a granel con base de datos preconfigurada de minerales industriales (cobre, hierro, clinker, carbón, caliza) y cálculo de caudal volumétrico.

Formulaciones Clave:

Iv = IM / γ [m³/h] A = Iv / (3600 · v · K) θ ≈ Reposo - 15°

Material Seleccionado: Clinker Cemento (1.2 t/m³)

Ángulo Sobrecarga Dinámico: 20° (Reposo 35°)

Granulometría: 80 - 150 mm

Capacidad Unitaria IVT: 410.8 m³/h por m/s

Valor Agregado: Previene derrames laterales de mineral y desgaste prematuro por impacto.

MÓDULO 04 / 16 DIN 22102

Banda Transportadora (Carcasas EP / ST)

Selección analítica de carcasa textil Poliéster-Poliamida (EP) o cables de acero (ST), verificando espesores de recubrimientos y factores de seguridad.

FS = (KN · B) / T1 ≥ 10.0

Ancho: 1000 mm (39")

Carcasa: EP 400 / 3 telas

Cubiertas: 5 mm Sup / 2 mm Inf

Factor Seguridad: FS = 11.6 ≥ 10.0

Evita sobredimensionamiento innecesario optimizando costos por metro.

MÓDULO 05 / 16 ISO 281 • DIN 22107

Rodillos & Vida Útil L10

Estaciones de artesa a 20°, 30°, 35°, 45°, retorno plano o en V, impacto y cálculo probabilístico de fatiga de rodamientos según norma ISO 281.

L10h = (10^6 / 60·n)·(C/P)^3

Diámetro Rodillo: Ø 108 mm

Paso Carga: ao = 1.20 m (124 est.)

Carga Dinámica: 210 daN

Vida L10h: > 100,000 h (Excelente)

Reduce paradas no programadas por atascamiento de rodamientos en planta.

MÓDULO 06 / 16 ASME B106.1M

Poleas & Ejes ASME

Diámetros mínimos recomendados de tambores y dimensionamiento analítico de ejes de transmisión por fatiga rotativa bajo flexotorsión combinada.

d = [32·FS/π · √((KbMb/Se)² + (KtMt/Sy)²)]^(1/3)

Tambor Motriz: Ø 500 mm

Tambor Cola: Ø 400 mm

Eje Motriz Cuerpo: Ø 110 mm

Deflexión Angular: θ = 4.33' ≤ 5.00' (OK)

Garantiza que el eje no falle por fatiga y protege las chumaceras.

Plano paramétrico acotado en tiempo real listo para taller mecánico

MÓDULO 07 / 16 PIRELLI • DIN 22102 • NORMAS CAD

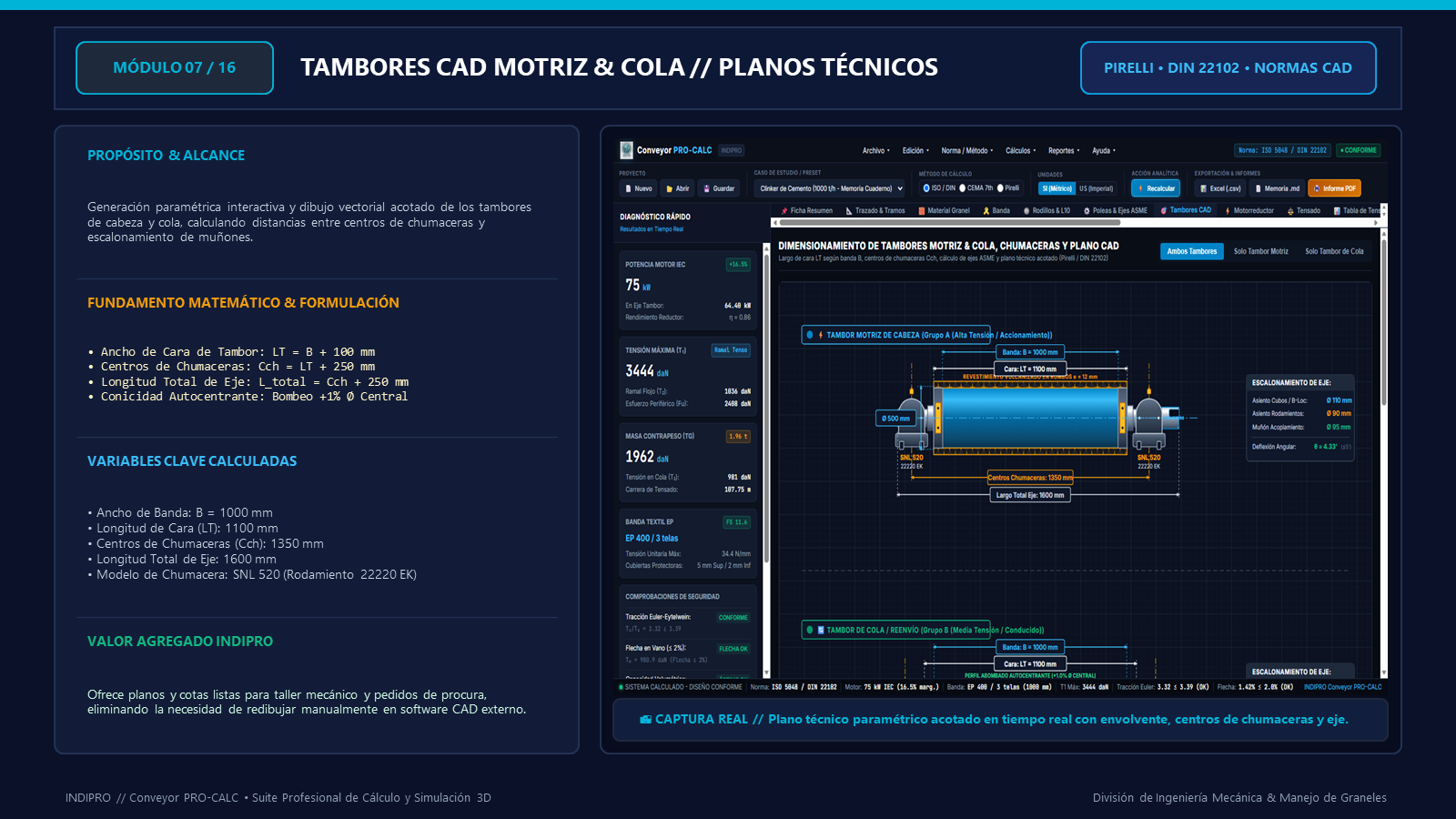

Tambores CAD Motriz y Cola (Planos Acotados)

Propósito & Alcance: Generación paramétrica interactiva y dibujo vectorial acotado de los tambores de cabeza y cola, calculando distancias entre centros de chumaceras, muñones escalonados y conicidad autocentrante.

Relaciones Paramétricas:

LT = B + 100 mm Cch = LT + 250 mm L_total = Cch + 250 mm

CARA DE TAMBOR (LT): 1100 mm

CENTROS CHUMACERAS: 1350 mm

LONGITUD TOTAL EJE: 1600 mm

CHUMACERA SUGERIDA: SNL 520

RODAMIENTO OSCILANTE: 22220 EK

BOMBEO CENTRAL: +1% Ø (Autocentrante)

Valor Agregado INDIPRO: Proporciona cotas y planos listos para taller mecánico y órdenes de procura sin necesidad de redibujar manualmente en software CAD externo.

MÓDULO 08 / 16 IEC 60034 • DIN 22101

Grupo Motorreductor & Accionamiento

Cálculo de potencia absorbida en tambor motriz, selección de motor IEC comercial normalizado, rendimiento cinemático de reductor y relación de transmisión requerida.

Pw = (Fu · v) / 1000 [kW] PM = Pw / ηred i = n_motor / n_tambor

Potencia Neta en Eje: 64.40 kW (86.4 HP)

Motor Seleccionado IEC: 75 kW (100 HP, 1500 RPM)

Reserva de Torque: +16.5% de reserva

Relación de Reducción: i = 17.1 : 1 (87.9 RPM)

Evita disparos térmicos garantizando torque adecuado para arranques a plena carga.

MÓDULO 09 / 16 DIN 22101 • ISO 5048 • CEMA

Sistemas de Tensado & Carrera St

Análisis y dimensionamiento de los cuatro sistemas de tensado: torre gravitatoria vertical, carro de cola horizontal, cabrestante eléctrico (winch) y husillos manuales.

Tg = 2 · T3 (daN) Mg = Tg / g [t] St = (ΔL_el + ΔL_perm)/2 + Sm

Sistema Seleccionado: Carro Gravitatorio en Cola

Tensión Contrapeso (Tg): 1962 daN (1.96 t)

Tensión en Cola (T3): 981 daN

Carrera Requerida (St): 3.10 m

Emite advertencias normativas si se selecciona tornillo manual en fajas > 50 m.

MÓDULO 10 / 16 ISO 5048 • DIN 22101

Tabla de Tensiones Punto por Punto

Mapeo riguroso de la distribución de tensiones en cada punto del circuito (T1 a T5) en régimen estacionario, marcha en vacío y arranque dinámico.

T1 / T2 ≤ e^(μ·α) T0 = (qB+qG)g·ao² / (8·fmax) Sag ≤ 2.0%

Tensión Ramal Tenso (T1): 3444 daN

Tensión Ramal Flojo (T2): 1036 daN

Ratio Euler Real: 3.32 ≤ 3.39 (Sin patinaje)

Flecha en Vano Central: 1.42% ≤ 2.00% (Conforme)

Identifica zonas de baja tensión donde la banda podría destensarse o descarrilar.

MÓDULO 11 / 16 CEMA 7th • DIN 22101

Dinámica de Arranque & Backstop

Análisis dinámico transitorio: cálculo de momento de inercia total equivalente (GD²), tiempos de rampa, sobretensiones elásticas y par contragolpe para freno antiretorno.

ta = (m_eq · v) / (F_arr - Fu) F_dyn = Kd · Fu M_back = qG·g·H·(DM/2)

Tiempo Arranque Rampa: 5.2 s (Rampa suave)

Sobrecarga Dinámica Kd: 1.35

Par Freno Backstop: 4210 N·m

Inercia GD² Equivalente: 184.5 kg·m² en eje motor

Protege la cinta contra ondas de choque elásticas y evita retroceso en rampas.

MÓDULO 12 / 16 ISO 5048 • CEMA 7th

Curvas Verticales & Transiciones

Determinación de radios mínimos de curvatura vertical cóncava y convexa para evitar despegue de banda en vacío o sobretensión de cantos, y longitud de transición Ltr.

R_concavo = T_max / (qB · g) Ltr = B · factor(λ, pos)

Radio Cóncavo Mínimo: R_min = 380 m (Sin despegue)

Radio Convexo Mínimo: R_min = 120 m (Sin sobretensión)

Transición en Cabeza: Ltr = 1.20 m (Artesa 30°)

Transición en Cola: Ltr = 1.00 m

Elimina esfuerzos excesivos en bordes al pasar de artesa a polea plana.

MÓDULO 13 / 16 CAD VECTORIAL • DIN • PIRELLI

Diagramas Técnicos SVG Interactivos

Generación de planos vectoriales SVG a escala real con cotas de perfil, posición de contrapesos, estaciones de rodillos y sección transversal interactiva con llenado de material.

Artesa: 20°, 30°, 35°, 45° Área: A = b_eff² · f(θ, λ)

Alzado Longitudinal: Acotado a escala real

Sistemas de Tensado: Torre / Carro / Winch / Tornillo

Sección Transversal: Borde libre y mineral parabólico

Resolución: Vectorial SVG nítido para informes

Visualización técnica instantánea que se inserta en memorias sin pixelado.

MÓDULO 14 / 16 WEBGL • THREE.JS • 3D EN TIEMPO REAL

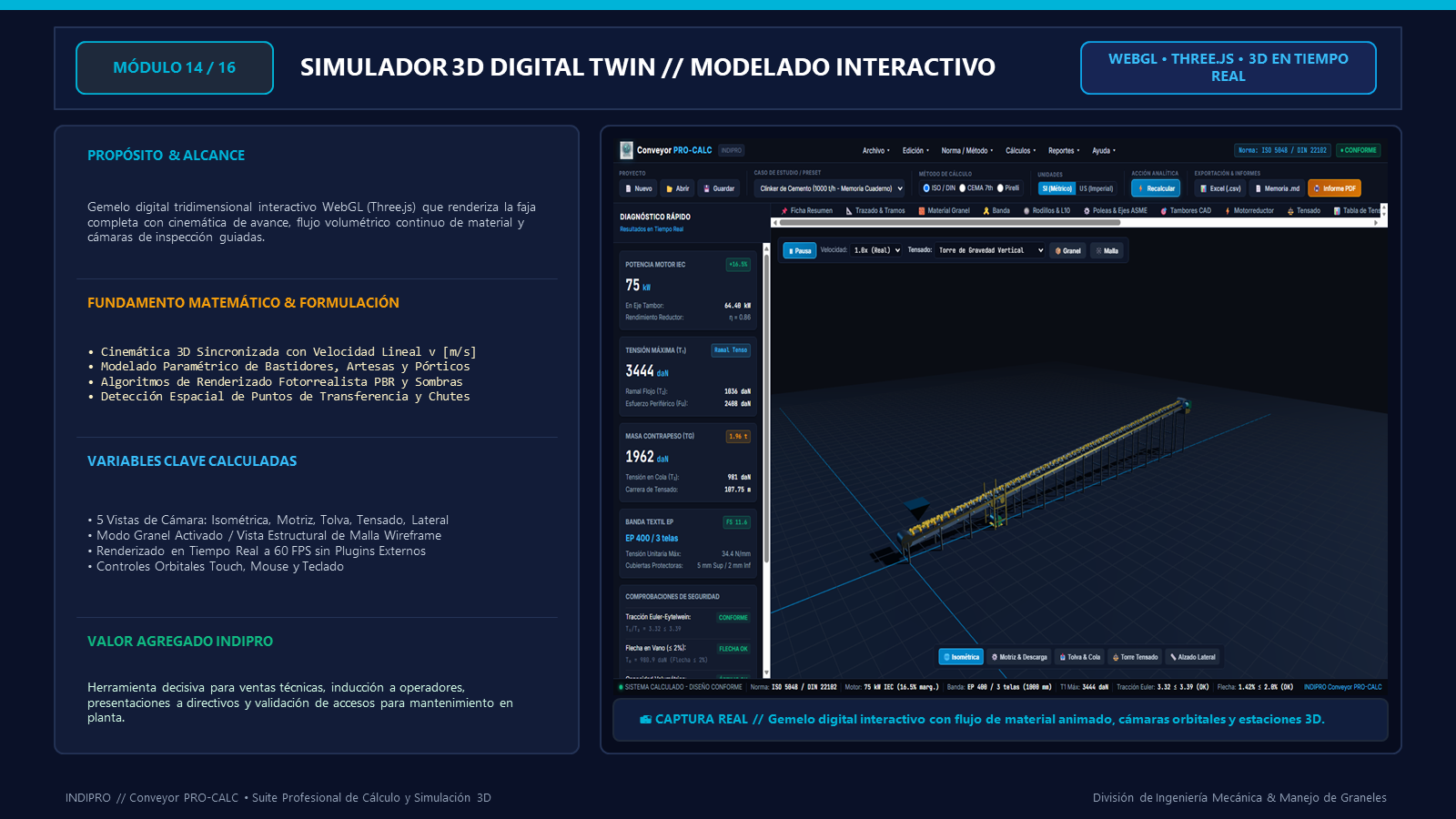

Simulador 3D Digital Twin (Three.js WebGL)

Propósito & Alcance: Gemelo digital tridimensional interactivo ejecutado directamente en WebGL (Three.js) que renderiza la faja transportadora completa con cinemática de avance sincronizada, flujo volumétrico continuo de material y cámaras de inspección guiadas.

Capacidades del Gemelo Digital 3D:

Cinemática Sincronizada a velocidad v [m/s] Renderizado PBR a 60 FPS Shaders de sombreado y textura

VISTAS GUIADAS: 5 Cámaras Inteligentes

MODO MINERAL: Flujo continuo animado

MODO WIREFRAME: Malla estructural visible

RENDIMIENTO: 60 FPS en navegador

CONTROLES: Orbit Controls (Mouse/Touch)

COMPATIBILIDAD: 100% Sin Plugins

Valor Agregado INDIPRO: Herramienta decisiva para inducción de operadores, detección de interferencias espaciales y presentaciones ejecutivas a directivos y clientes mineros.

Simulador espacial Three.js con animación volumétrica y cámaras guiadas

MÓDULO 15 / 16 PROCURA & COMPRAS

Lista de Materiales y Equipos (BOM)

Generación del listado cuantitativo completo y normalizado de componentes mecánicos, estructurales, eléctricos y de instrumentación con especificaciones para licitación de compra y contratos EPC.

LB = 2·L + L_curvas + St + L_empalmes

Partidas Detalladas: 15 Partidas con Código TAG

Banda Transportadora: EP 400/3, B=1000 mm, L=312 m

Estaciones Rodillos: 124 Carga (372 rod.) / 51 Ret.

Exportación: Exportar a CSV / Excel con 1 clic

Acelera la licitación y cotización industrial en más de un 80% garantizando total concordancia técnica.

MÓDULO 16 / 16 MEMBRETE • AUDITORÍA • FIRMA

Memoria Técnica Oficial INDIPRO

Emisión del expediente técnico oficial con membrete corporativo INDIPRO, registro interactivo de datos de proyecto y cliente, y estilos optimizados para impresión profesional y generación de PDF.

Estructura Formal: 7 Capítulos de Ingeniería

Formulario Interactivo: Cliente, TAG, Fecha y Responsable

Desglose Analítico: Formulaciones y tablas completas

Impresión Limpia (@media print): Sin elementos de interfaz

Documento legal y contractual listo para entrega a clientes con el respaldo pericial de INDIPRO.

AUDITORÍA Y RIGOR TÉCNICO // PRECISIÓN MULTIESTÁNDAR

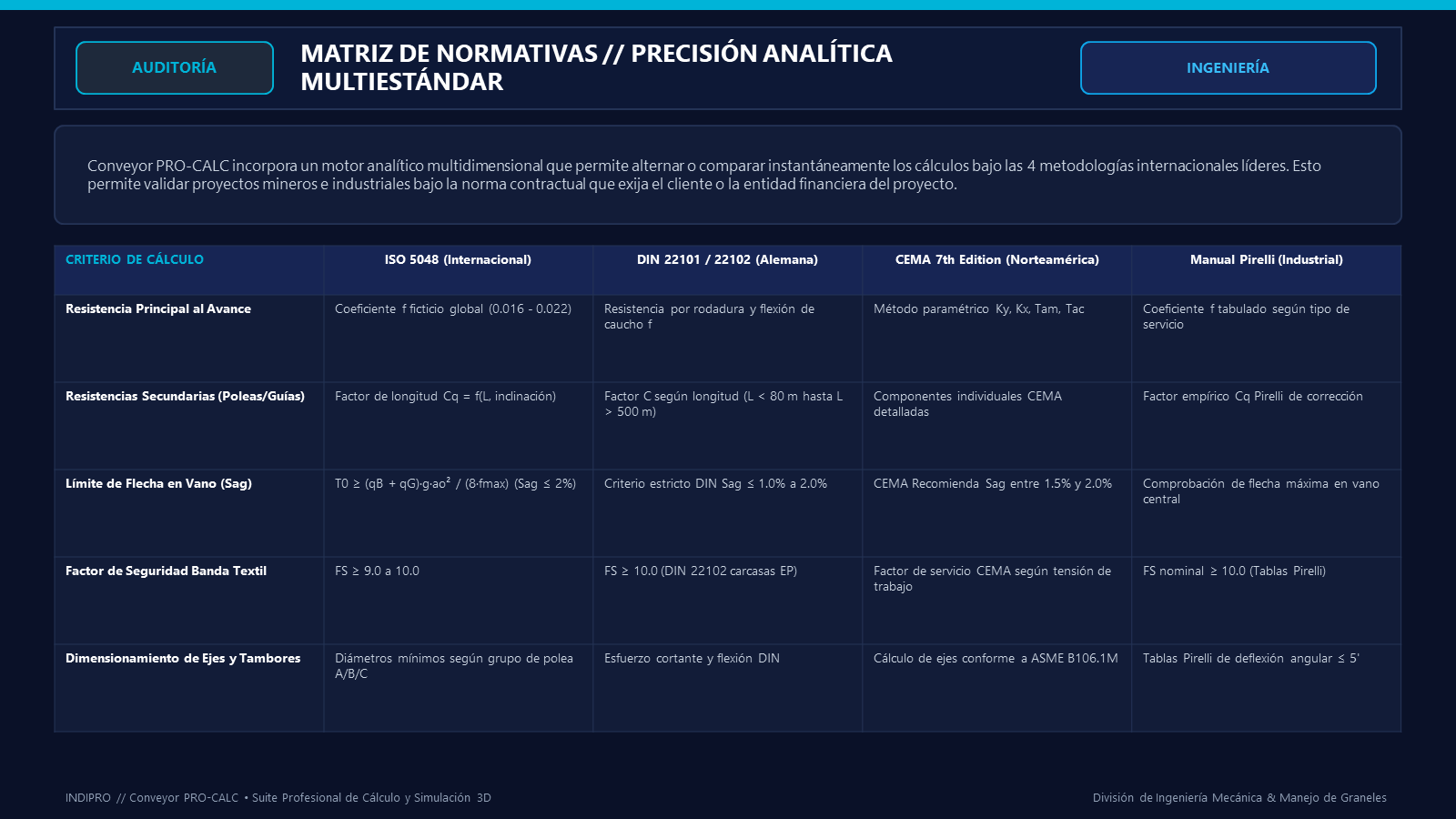

Matriz Comparativa de Normativas Internacionales

Conveyor PRO-CALC incorpora un motor analítico multidimensional que permite validar proyectos mineros e industriales bajo la norma contractual exigida por el cliente o la entidad financiera del proyecto.

CRITERIO DE CÁLCULO	ISO 5048 (Internacional)	DIN 22101 / 22102 (Alemana)	CEMA 7th Edition (USA)	Manual Pirelli (Industrial)
Resistencia Principal al Avance	Coeficiente ficticio global `f (0.016 - 0.022)`	Resistencia por rodadura y flexión de caucho `f`	Método paramétrico detallado `Ky, Kx, Tam, Tac`	Coeficiente `f` tabulado según tipo de servicio severo
Resistencias Secundarias (Poleas/Guías)	Factor de longitud `Cq = f(L, inclinación)`	Factor `C` según longitud (`L < 80 m` hasta `L > 500 m`)	Componentes individuales CEMA detalladas	Factor empírico `Cq Pirelli` de corrección
Límite de Flecha en Vano (Sag)	Sag ≤ 2.0% del espaciamiento	Criterio estricto DIN Sag ≤ 1.0% a 2.0%	CEMA recomienda Sag entre 1.5% y 2.0%	Comprobación de flecha máxima en vano central
Factor de Seguridad Banda Textil	FS ≥ 9.0 a 10.0	FS ≥ 10.0 (DIN 22102 carcasas EP)	Factor de servicio CEMA según tensión de trabajo	FS nominal ≥ 10.0 (Tablas Pirelli)
Dimensionamiento de Ejes y Tambores	Diámetros mínimos según grupo de polea A/B/C	Esfuerzo cortante y flexión DIN normalizado	Cálculo de ejes ASME B106.1M	Deflexión angular límite θ ≤ 5'

Auditoría Pericial

Conformidad Contractual Garantizada

Nuestra plataforma permite simular el mismo transportador bajo CEMA y bajo DIN/ISO con un solo interruptor, permitiéndote comprobar márgenes de reserva de potencia y factores de tracción según los pliegos de licitación minera más exigentes.

CATÁLOGO DE TARIFAS // PLANES DE SUSCRIPCIÓN 2026

Tarifas y Modalidades de Suscripción

Selecciona el plan que mejor se adapte a tu departamento técnico, proyecto minero o consultoría mecánica. Todas las suscripciones incluyen acceso completo en la nube sin instalaciones locales.

7 DÍAS DE PRUEBA GRATIS

Suscripción Mensual

Ideal para proyectos puntuales o validación de memorias específicas.

$300.00

MXN / mes • 7 Días Sin Costo

7 días de prueba gratis ($0.00 hoy)
Acceso completo a los 16 módulos
Verificación multiestándar completa
Dimensionamiento ASME B106.1M
Cancela en cualquier momento sin penalización

Iniciar Prueba 7 Días ($300 MXN)

7 DÍAS DE PRUEBA GRATIS

Suscripción Trimestral

Ahorro optimizado para contratistas e ingenierías con entregas continuas.

$800.00

MXN / trimestre • 7 Días Sin Costo

7 días de prueba gratis ($0.00 hoy)
Ahorro del 11% frente al plan mensual
Acceso ininterrumpido durante 3 meses
Emisión ilimitada de memorias y BOM
Cancela en cualquier momento sin penalización

Iniciar Prueba 7 Días ($800 MXN)

MÁXIMO AHORRO • 14 DÍAS DE PRUEBA

Suscripción Anual

La inversión más rentable para plantas mineras, cementeras y consultoras.

$2,950.00

MXN / año • 14 Días Sin Costo

14 días de prueba gratis ($0.00 hoy)
Ahorro superior al 18% vs mensual
Acceso corporativo continuo por 12 meses
Todas las actualizaciones y nuevas librerías
Cancela en cualquier momento sin penalización

Iniciar Prueba 14 Días ($2,950 MXN)

Garantía de Prueba Sin Riesgo $0.00 MXN Hoy Al iniciar tu suscripción en Stripe, se autoriza tu tarjeta de forma segura pero no se cobra nada hoy. Puedes evaluar todas las funciones de Conveyor PRO-CALC y cancelar en cualquier momento antes de finalizar tus 14 días (plan anual) o 7 días (planes mensual y trimestral) sin ningún cargo ni penalización.

Pagos 100% seguros con cifrado bancario procesados vía Stripe

Visa / Mastercard / Amex Factura Fiscal Disponible

CAPACIDADES DE INGENIERÍA // CONSULTORÍA INDIPRO

Servicios Integrales de Ingeniería & Consultoría

Además de nuestra suite web Conveyor PRO-CALC, el equipo de ingenieros mecánicos de INDIPRO ofrece servicios especializados de auditoría en terreno, ingeniería básica y de detalle, y soporte continuo para fajas transportadoras.

Auditoría & Diagnóstico de Fajas

Evaluación energética y cuellos de botella en planta.
Análisis de desgaste prematuro de banda y desalineamiento.
Estudio de aumento de capacidad (revamping / debottlenecking).
Validación de factores de seguridad y vida residual de ejes y rodillos.

Ingeniería Básica & de Detalle

Diseño completo llave en mano de sistemas overland y planta.
Diseño de tolvas de transferencia con flujo guiado (chute DEM).
Memorias de cálculo certificadas y planos de taller para fabricación.
Especificaciones técnicas de procura para bandas, motores y reductores.

Software & Capacitación Técnica

Implementación de la Suite Conveyor PRO-CALC en departamentos técnicos.
Cursos especializados en cálculo bajo normas ISO 5048, DIN y CEMA.
Personalización de bases de datos de minerales y equipos de planta.
Soporte técnico continuo y modelado de casos complejos a medida.

SOLICITUD DE LICENCIAMIENTO & CONSULTORÍA

¿Requieres licenciamiento corporativo o consultoría especializada?

Comunícate con nuestro equipo técnico para cotizar licencias corporativas multiusuario de Conveyor PRO-CALC o solicitar consultoría técnica para transportadores en mina o industria pesada.

proyectos@indipro.com contacto@indipro.com.mx

Nuevo León, México

Ver Planes y Suscribirme en Línea Ir a Portal de App (Iniciar Sesión) Descargar Dossier Completo (PDF 3.3 MB) Regresar al Portal Oficial INDIPRO
